Lopullinen opas tulppaliittimiin: kaikki mitä sinun tarvitsee tietää

Mitä ovat päittäishitsiputken liittimet

Puskuhitsatut putkiliittimet ovat komponentteja, joita käytetään liittämään, ohjaamaan tai päättämään putken osia putkistossa hitsaamalla ne suoraan putken päihin, jolloin saadaan pysyvä, vuotamaton liitos. Toisin kuin kierre- tai hylsyhitsausliittimet, päittäishitsiliitosten reunat on viistottu, jotta hitsaaja voi sulattaa liittimen ja putken yhteen yhdeksi jatkuvaksi hitsaussaumaksi, mikä johtaa sileään sisäpintaan minimaalisella virtaushäiriöllä.

Tätä liitäntämenetelmää suositaan laajalti korkean paineen ja korkean lämpötilan teollisissa sovelluksissa, mukaan lukien öljy- ja kaasuputket, voimantuotantolaitokset ja kemialliset käsittelylaitokset, joissa liitoksen eheys äärimmäisissä olosuhteissa ei ole neuvoteltavissa. Koska itse hitsistä tulee osa putkirakennetta erillisen mekaanisen liitoksen sijaan, päittäishitsiliitokset tarjoavat yleensä ylivertaisen lujuuden ja luotettavuuden vaihtoehtoisiin liitosmenetelmiin verrattuna.

Yleisimmät päittäishitsiliitostyypit

Puskuhitsausliittimiä on useita standardoituja muotoja, joista jokainen on suunniteltu palvelemaan tiettyä tehtävää putkistossa. Näiden tyyppien ymmärtäminen auttaa insinöörejä ja hankintatiimiä määrittämään oikean komponentin jokaiselle sovellukselle.

Kyynärpäät

Kyynärpäät change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-paidat

T-paidat allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Vähentimet

Vähentimet connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

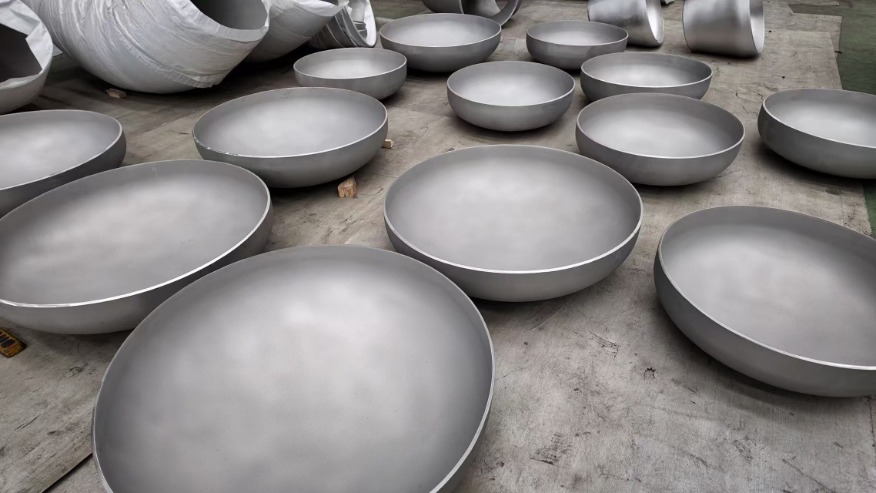

Caps

Korkkeja käytetään putkilinjan pään tiivistämiseen, jolloin saadaan pysyvä sulku, joka kestää samat paine- ja lämpötilaolosuhteet kuin muu järjestelmä. Näitä käytetään yleisesti linjapäätyksessä tai järjestelmän testausvaiheissa ennen lisäosien lisäämistä.

Puskuhitsausliitosten valmistuksessa käytetyt materiaalit

Materiaalin valinta vaikuttaa merkittävästi päittäishitsiliitosten suorituskykyyn, kustannuksiin ja käyttötarkoitukseen. Alla olevassa taulukossa esitetään yleiset materiaalit ja niiden tyypilliset käyttötavat teollisuuden putkistojärjestelmissä.

Seinän paksuuden ymmärtäminen ja arvioiden aikataulu

Puskuhitsausliittimet valmistetaan tiettyjen putkien aikataulujen mukaan, jotka osoittavat liittimen seinämän paksuuden suhteessa sen ulkohalkaisijaan. Yleisiä aikatauluja ovat aikataulut 10, 40 ja 80, ja suuremmat aikataulunumerot osoittavat paksumpia seiniä, jotka kestävät suurempaa sisäistä painetta. Oikean aikataulun valitseminen on ratkaisevan tärkeää, koska seinämän paksuus ei sovi yhteen liitosputken ja liitosputken välillä voi luoda heikkoja kohtia hitsausliitokseen, mikä vaarantaa järjestelmän kokonaiseheyden.

Insinöörit laskevat yleensä vaaditut aikataululuokitukset järjestelmän käyttöpaineen, lämpötilan ja tietyn materiaalin mekaanisten ominaisuuksien perusteella. Usein viitataan standardeihin, kuten ASME B16.9, joka säätelee tehdasvalmisteisten päittäishitsiliittimien mitta- ja toleranssivaatimuksia.

Puskuhitsausliitosten tärkeimmät edut muihin liitäntätyyppeihin verrattuna

Puskuhitsausliittimillä on useita käytännön etuja, jotka tekevät niistä suosituimman valinnan vaativiin teollisiin sovelluksiin verrattuna kierre- tai laippavaihtoehtoihin.

• Ylivoimainen liitoslujuus liittimen ja putken välisen täysin sulatetun liitoksen ansiosta.
• Pienempi vuotojen riski verrattuna kierreliitäntöihin, jotka voivat löystyä tärinän tai lämpösyklin vaikutuksesta.
• Sileä sisäreikä, joka minimoi turbulenssin ja painehäviön liittimen yli.
• Soveltuu paremmin korkean lämpötilan ja korkean paineen järjestelmiin, joissa mekaaniset liitokset voivat epäonnistua.
• Pienemmät pitkän aikavälin huoltovaatimukset, kun se on oikein hitsattu ja tarkastettu.

Asennus- ja laadunvalvontanäkökohdat

Päittäishitsiliitosten oikea asennus vaatii ammattitaitoisia hitsaajia ja huolellista huomiota liitoksen valmisteluun, mukaan lukien tarkka viiste ja kohdistus ennen hitsauksen aloittamista. Mikä tahansa linjausvirhe tai epäjohdonmukainen rako liittimen ja putken välillä voi johtaa hitsausvirheisiin, jotka vaarantavat liitoksen rakenteellisen eheyden, erityisesti korkeapainesovelluksissa, joissa epäonnistumisella voi olla vakavia turvallisuusvaikutuksia.

Laadunvalvontatoimenpiteitä, kuten radiografista testausta, ultraäänitarkastusta ja väriainetestausta, käytetään yleisesti hitsin eheyden tarkistamiseen asennuksen jälkeen, erityisesti kriittisissä järjestelmissä, kuten sähköntuotannossa tai petrokemian prosessoinnissa, joissa havaitsemattomat hitsausvirheet voivat johtaa katastrofaalisiin vaurioihin ajan myötä.

Valitse projektiisi sopiva päittäishitsi

Oikean päittäishitsiliittimen valintaan kuuluu useiden tekijöiden arvioiminen yhdessä, mukaan lukien putken käyttöpaine, lämpötila-alue, kuljetettava neste tai kaasu sekä ympäröivät ympäristöolosuhteet. Tiivis yhteistyö asiantuntevan toimittajan kanssa ja sovellettavien alan standardien käyttäminen varmistaa, että valitut liittimet, materiaalit ja aikataululuokitukset vastaavat tarkasti tietyn putkijärjestelmän vaatimuksia, mikä viime kädessä tukee koko asennuksen pitkäaikaista luotettavuutta ja turvallisuutta.
